Wie Verkehrsklasse und Bodenverhältnisse die Planung einer Entwässerung beeinflussen

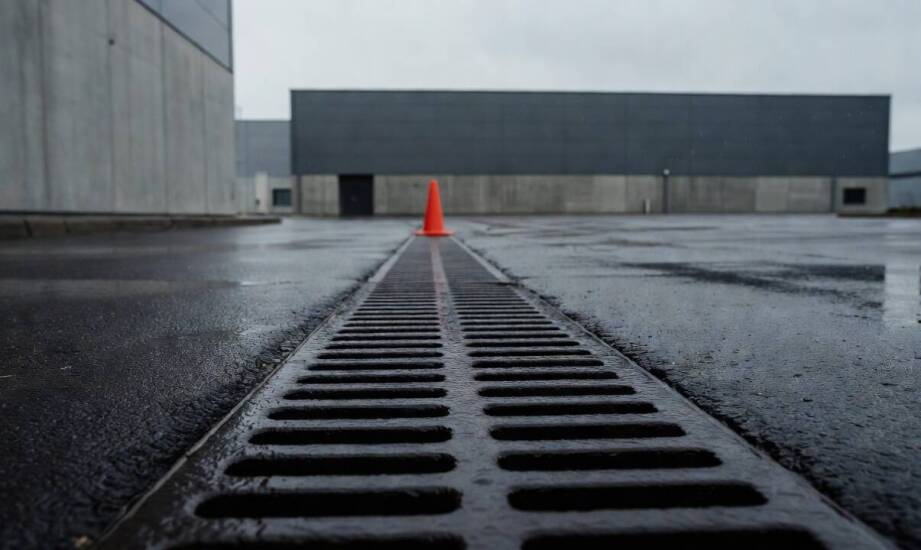

Bei vielen Infrastrukturprojekten muss ein Entwässerungssystem gleichzeitig dauerhaftem Fahrzeugverkehr, hohen Niederschlagsmengen und begrenztem Bauraum innerhalb des Straßenaufbaus standhalten. In die Fahrbahn integrierte Entwässerungsrinnen müssen Oberflächenwasser schnell aufnehmen und gleichzeitig wiederkehrende Belastungen zuverlässig aufnehmen, ohne Schäden an der Konstruktion zu verursachen.

Auch lesenswert: Polnische Fenster-Großhandlung – was sollten Sie vor dem Kauf wissen?

Durch die begrenzte Einbautiefe und die Anforderungen an das Gefälle stehen Planer häufig vor komplexen technischen Herausforderungen. Richtig dimensionierte Entwässerungselemente schützen die Deckschicht vor Wasseransammlungen und tragen dazu bei, tiefere Bodenschichten vor Auswaschungen zu bewahren. Wer die Wechselwirkung zwischen Verkehrsbelastung und Tragfähigkeit des Untergrunds berücksichtigt, kann spätere Schäden wie Asphalt­risse, abgesenkte Abdeckungen oder stehendes Wasser wirksam vermeiden.

Auch lesenswert: Aluminiumverkleidung als Schlüsselelement der modernen Fensterarchitektur

Verkehrsklasse und die Wahl von Rinnenquerschnitt und Abdeckung

Die Norm EN 1433 definiert die Belastungsklassen für Entwässerungsrinnen und legt damit die Anforderungen an Rinnenkörper, Abdeckungen und Einbausituationen fest.

Auch lesenswert: Langlebigkeit und Design – Welche Materialien werden bei der Herstellung von Whirlpools verwendet?

Die Belastungsklasse A15 mit einer Prüfkraft von 15 kN eignet sich ausschließlich für Fußgängerbereiche, Radwege und private Flächen. Die Klasse B125 wird häufig auf Pkw-Parkplätzen eingesetzt, während öffentliche Straßen, Logistikflächen oder Lieferzonen in der Regel Entwässerungslösungen der Klassen C250 oder D400 erfordern.

Für besonders stark belastete Bereiche wie Industrieanlagen, Militärstandorte oder Flughäfen kommen Belastungsklassen E600 und F900 zum Einsatz.

Die Einordnung von Straßen nach Verkehrsbelastung bildet die Grundlage für die Wahl geeigneter Entwässerungskomponenten. Mit steigender Verkehrsbelastung werden in der Regel breitere Rinnenquerschnitte sowie robustere Gussabdeckungen erforderlich. Eine fachgerechte Verankerung im Fundament verhindert, dass sich Bauteile durch Vibrationen und dynamische Belastungen lockern.

Moderne Entwässerungssysteme müssen sowohl hydraulische Anforderungen als auch mechanische Belastungen zuverlässig erfüllen. Dabei kommt es nicht nur auf die Tragfähigkeit, sondern ebenso auf die dauerhaft sichere Wasserableitung an.

Besonders hohe Beanspruchungen treten in Bremszonen, Kurvenbereichen, Kreisverkehren und Einfahrten auf. Hier wirken zusätzlich starke horizontale Kräfte auf die Entwässerungseinrichtungen.

Scher- und Bremskräfte können die Kanten von Rinnen besonders stark beanspruchen und Befestigungssysteme belasten. Daher werden in solchen Bereichen häufig verstärkte Kantenschutzsysteme aus Stahl oder monolithische Konstruktionen eingesetzt. Diese Bauweise reduziert das Risiko von Schäden durch schwere Fahrzeuge und intensive Verkehrsbewegungen.

Einfluss von Bodenverhältnissen, Temperatur und Hydraulik auf die Systemstabilität

Die geotechnischen Eigenschaften des Untergrunds haben unmittelbaren Einfluss auf Setzungen, Dichtheit und die langfristige Stabilität eines Entwässerungssystems.

In mitteleuropäischen Regionen müssen Planer insbesondere die jeweilige Frosttiefe berücksichtigen. Eine an die örtlichen Frostbedingungen angepasste Gründung schützt Rinnensysteme vor Frosthebungen und den daraus resultierenden Schäden. Werden frostempfindliche Böden wiederholt Frost-Tau-Wechseln ausgesetzt, können Verbindungen und Bauteile dauerhaft beeinträchtigt werden.

Daher werden Fundamentstärken, Bettungsmaterialien und Filteraufbauten in der Regel auf Basis geotechnischer Untersuchungen festgelegt.

Instabile Tragschichten oder ein dauerhaft hoher Grundwasserstand erhöhen das Risiko unterschiedlicher Setzungen. Dabei können einzelne Abschnitte unterschiedlich stark absinken, wodurch das geplante Gefälle verloren geht und Undichtigkeiten entstehen.

In solchen Fällen kommen häufig zusätzliche Schichten aus gebrochenem Mineralgemisch oder geeignete Dicht- und Verbindungssysteme zum Einsatz. Eine fachgerechte Bodenstabilisierung trägt wesentlich dazu bei, die Formstabilität der Entwässerungsanlage langfristig zu erhalten.

Hydraulische Belastungen und Regenwasserrückhaltung

Bei Starkregenereignissen übersteigen die anfallenden Wassermengen nicht selten die Kapazität bestehender Kanalnetze. Um hydraulische Überlastungen zu vermeiden, werden Entwässerungssysteme zunehmend mit Retentions- oder Versickerungslösungen kombiniert.

Die Rückhaltung von Niederschlagswasser kann dazu beitragen, Spitzenabflüsse zu reduzieren und Kanalsysteme zu entlasten. Überschüssiges Wasser wird dabei zwischengespeichert und kontrolliert abgegeben, sobald die Belastung des Systems wieder sinkt.

Die Kombination von Entwässerungsrinnen mit Versickerungs- oder Retentionsanlagen unterstützt zudem moderne Konzepte des nachhaltigen Regenwassermanagements auf stark versiegelten Flächen.

Die richtige Planung als Grundlage für langlebige Systeme

Die Auswahl geeigneter Entwässerungskomponenten beginnt immer mit einer detaillierten Analyse der örtlichen Bedingungen. Verkehrsklasse, dynamische Belastungszonen, Tragfähigkeit des Untergrunds sowie klimatische Einwirkungen bilden die Grundlage jeder technischen Planung.

Erst wenn diese Rahmenbedingungen feststehen, können Material, Querschnitt, Belastungsklasse und Art der Abdeckung sinnvoll festgelegt werden. Für unterschiedliche Anforderungen im Straßen-, Industrie- und Infrastrukturbau bietet ASP PPH entsprechende Entwässerungslösungen an.

Eine sorgfältige Analyse in der Planungsphase hilft dabei, spätere Schäden zu vermeiden und eine dauerhaft funktionierende Ableitung von Oberflächenwasser sicherzustellen.
